攜程深圳分公司鴻隆、怡化辦公室改造的弱電工程,項目位于深圳市羅湖區和平路3001號鴻隆世紀廣場A座23樓和南山區后海大道2388號怡化金融科技大廈8樓。本項目施工范圍包括但不限于機房改造、門禁安防系統、會議室系統及綜合布線、辦公室弱電綜合布線等內容。
辦公室弱電工程施工
本項目新建座席、無線網絡、特殊功能信息點(門禁、安防、視頻等),總數約700個網絡弱電信息點、40個視頻監控信息點、10個門禁信息點的水平布線工作:
實施內容包含弱電線纜敷設;座席新增面板安裝;座席及機柜配線架的端接;座席及配架標簽標識。網絡布線必須經過專業測試儀表FLUKE測試,勘察現場,評估甲方提供的橋架、線纜、管槽施工圖紙是否滿足施工要求,并配合甲方完成橋架施工圖紙。每個辦公區坐席均配備兩個信息點位(1個網絡點,1個IP電話語音信息點);所有辦公座席區信息插座必須進行統一、有序編號,信息插座/面板編號要和機房內配線架(或類似功能的設備)上點位編號一一對應。
會議室安裝投影儀支架,并敷設投影儀專用的VGA、HDMI、音頻線纜以及相應的接插頭和插座。投影支架預留位置距投影面4米左右,應居中布置,具體位置請與甲方根據會議室實際環境及設備性能再確認。所有信息點位插座(包括網絡和語音)均采用超五類信息插座,能夠滿足高速數據及語音信號的傳輸,電氣性能達到超五類標準要求。綜合布線系統采用超五類非屏蔽雙絞線,必須符合超五類TIA/EIA568A/EIA/TIA 568B標準。所有無線AP使用六類線纜,具體點位施工信息詳見具體需求請參見《綜合布線信息點位示意圖》關于無線AP信息點位部分的設計定義。超五類銅纜布線系統推薦主要材料使用品牌:康普。線纜要求符合CMR防火等級。
機房系統

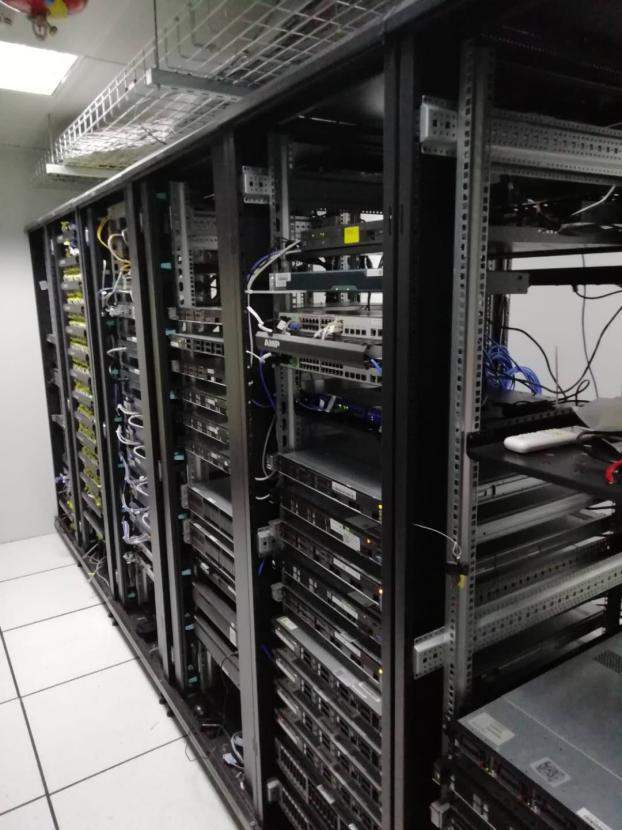

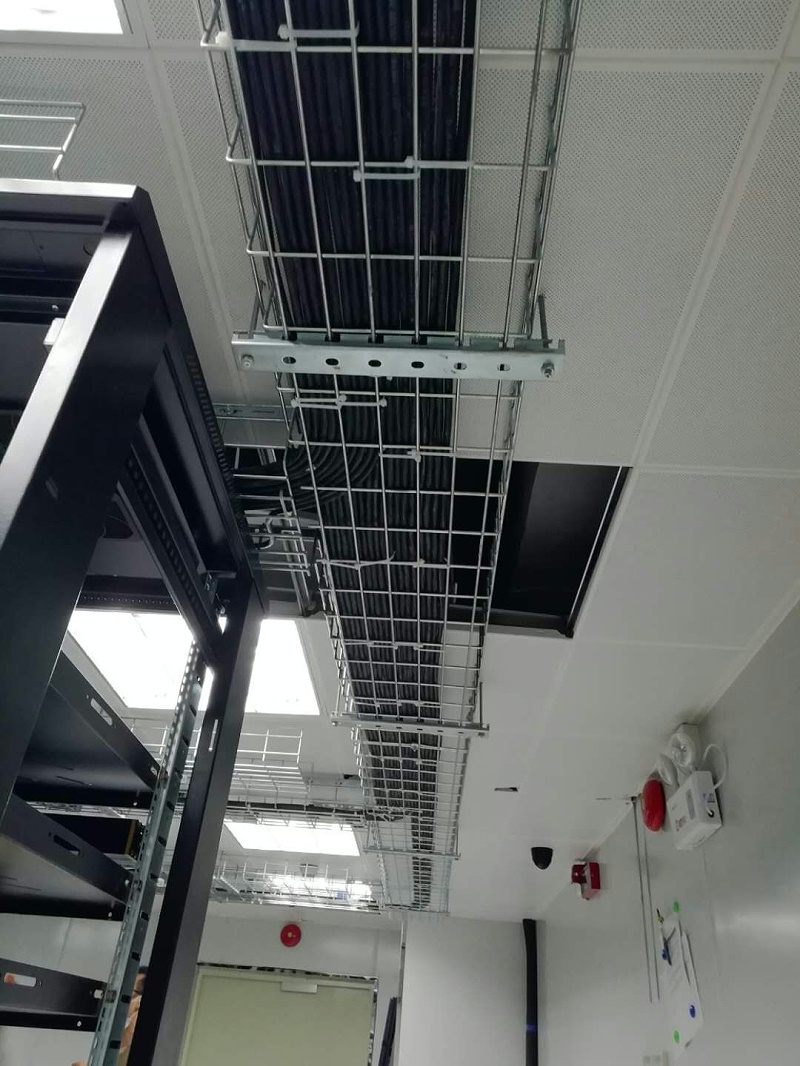

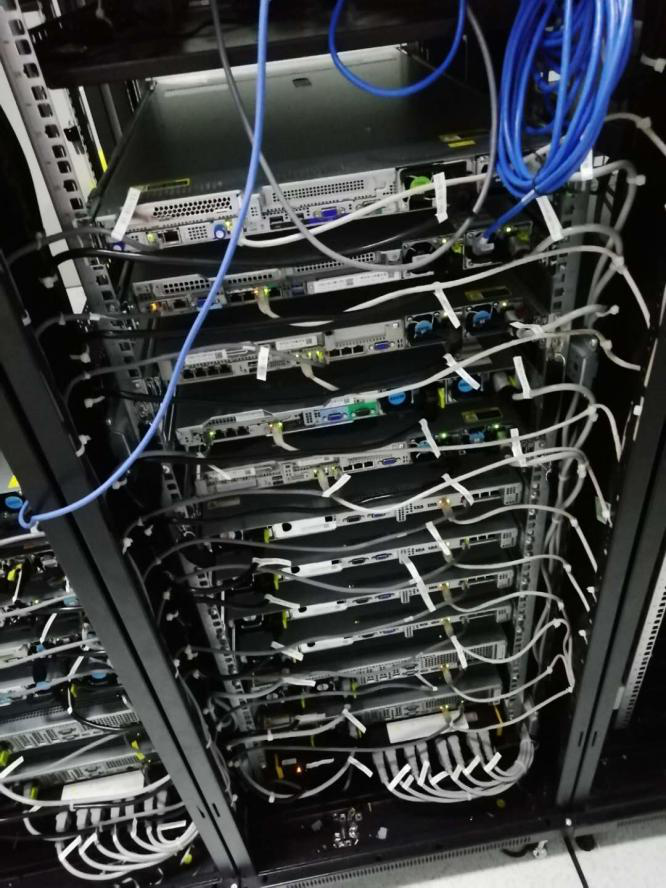

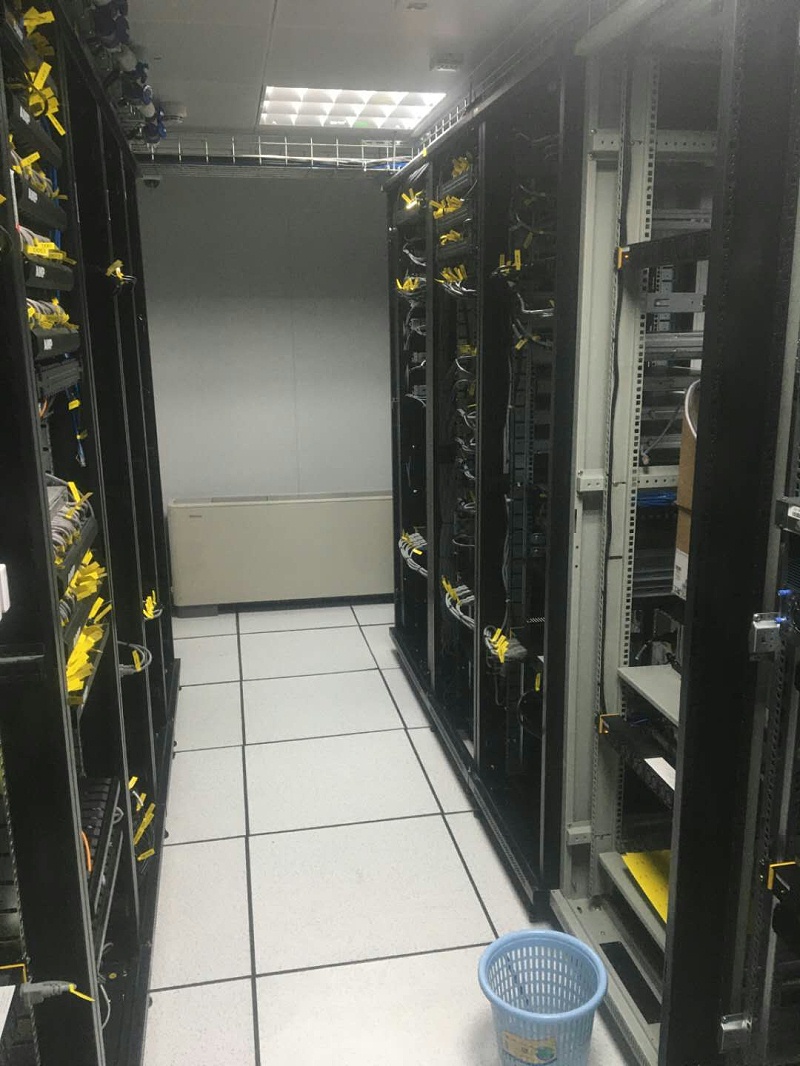

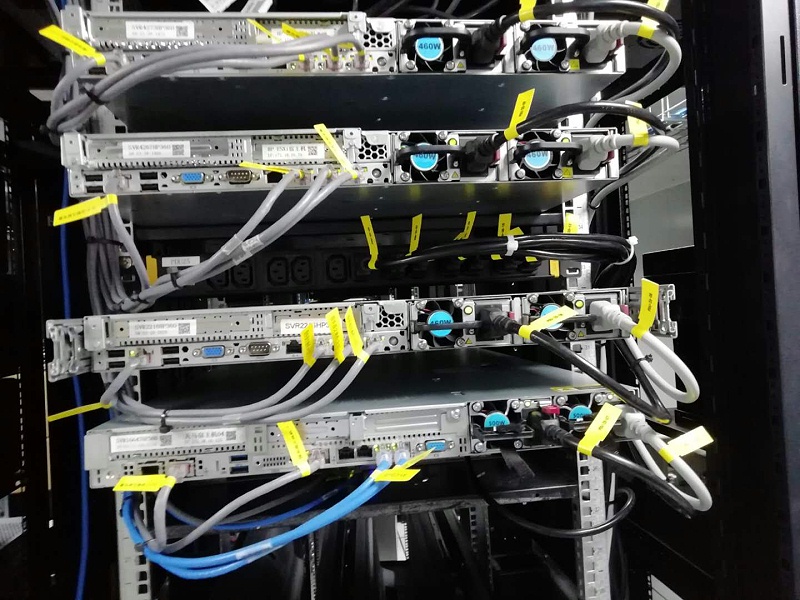

項目中機房布線包括機房所有弱電線纜的敷設,所有預購買電源線、網線、光纖需按照甲方要求進行機柜內外整體布線。機房強、弱電全部上走線;機房弱電線纜橋架的下線方式為機柜前端下線;強電電纜的下線方式為機柜后部分下線。機房弱電線纜及強電線纜走線橋架采用吊裝方式安裝;所有線纜按設計要求敷設于橋架內。機房、辦公區所有強、弱電的線槽/管獨立安裝,并有安全隔離距離20cm;所有線槽/線管穿墻處的裁口必須做防塵及封堵處理。敷設多條線纜的位置應用扎線帶綁扎,并做出標識,扎線帶應保持相應間距,線纜扎線帶的綁扎不能太緊以免影響使用。布放于水平線橋架內的線纜每20根綁扎一束,每隔3~5米綁扎固定,布放垂直線槽內的線纜每隔2米進行綁扎固定,以降低線纜自身的擠壓及自身的重量影響線纜使用。項目中的強、弱電橋架由甲方裝修施工方實施,乙方須向甲方裝修施工方提供技術支持或便利。

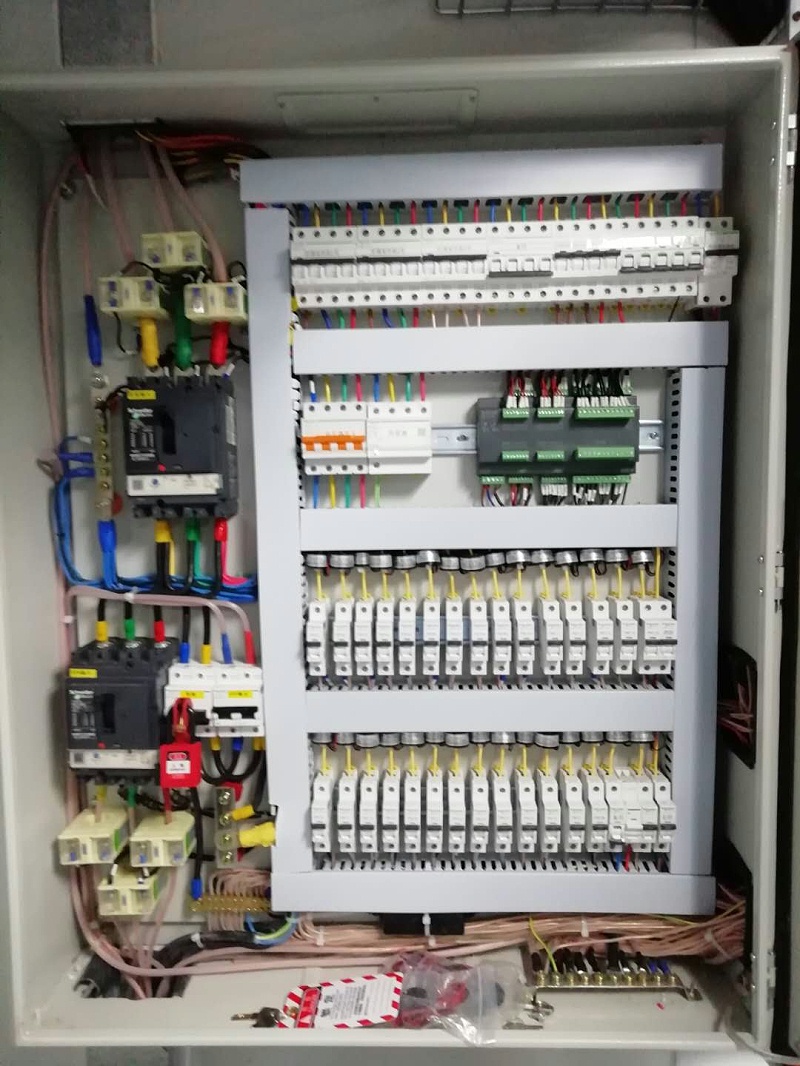

乙方根據甲方的機房供電需求,設計機房配電系統,并出具《機房配電設計圖》施工圖紙給甲方審核確認后方可按圖施工。鴻隆23樓機房新增1套配電箱,含配電柜里的空開及相關配件,并將裝修方從20樓新敷設的總進線電纜接入該配電箱內,滿足14個機柜和機房空調的使用要求。乙方負責敷設并端接配電柜至每個機柜的電纜,并完成工業連接器的安裝和端接工作。另外將原機房的配電箱上的空調用電電纜遷移到新的配電箱。怡化8樓機房新增1套配電箱,含配電柜里的空開及相關配件。并將原配電柜的總進線電纜遷移到新的配電柜,滿足6個機柜的供電需求。乙方負責敷設并端接配電柜至每個機柜的電纜,并完成工業連接器的安裝和端接工作。另外將原機房的配電箱上的空調用電電纜遷移到新的配電箱。
項目包含機房內接地及防雷系統:乙方根據甲方的機房接地及防雷要求,設計機房等電位聯結方案及機房防雷方案,并出具《等電位聯結安裝》施工圖紙給甲方審核確認后方可按圖施工。本工程的低壓系統接地形式采用TN-S系統。防雷接地、工作接地、保護接地、弱電系統接地、防靜電接地等共用一個接地系統,要求接地電阻≤1Ω。機房接地電阻如果不能滿足接地要求,需要增加輔助地網;機房等電位接地銅排與建筑樓內提供的接地應可靠聯結,在電源進線處做總等電位連接,所有強弱電系統、進出建筑物的金屬管道、金屬橋架等均作等電位聯結。局部等電位通過熱鍍鋅扁鋼箱與建筑物基礎接地網可靠聯結,機房接地等電位網絡采用30*3紫銅帶作為等電位聯接帶,等電位聯結帶就近與局部等電位聯結箱、各類金屬管道、金屬線槽、建筑物金屬結構進行連接。等電位聯接帶安裝于機柜背面,用絕緣端子墊高,絕緣端子均勻支撐等電位聯接帶。機柜采用兩根不同長度的6mm2銅導線與等電位連接網絡(或等電位聯結帶)連接。
機房供電系統:鴻隆23樓機房現有一組市電電纜輸入,并接在舊的配電箱。本次項目會再敷設一根4*50+1*25的電纜作為新的配電柜的市電電纜輸入。怡化8樓機房已有一組市電電纜接入接入舊的配電箱,本項目新購一個配電柜,并將市電電纜接到新的配電柜。鴻隆23樓和怡化8樓機房各新建一套15K UPS,主機為新購,電池為甲供利舊,每個機房均為20節規格為12V100AH的鉛酸蓄電池。其中將鴻隆23樓機房的20節電池遷移到怡化8樓機房;將鴻隆20樓機房的20節電池遷移到鴻隆23樓機房。乙方負責敷設鴻隆23樓和怡化8樓機房新增配電柜至所有機柜的電纜,電纜規格為WDZA-YJY-3*2.5mm2,同時安裝防水插座,強電的相關施工必須嚴格按照《建筑電氣工程施工質量驗收規范》GB50303-2015的規范要求進行施工,還應當參照設備廠家安裝工藝規范要求,施工工藝滿足施工質量驗收規范。在前期一切都按照施工規范進行施工后,在最后檢查確認無誤后通電測試;施工前,需要將施工工具作絕緣處理,未經允許不得跨工作面作業。所有線纜及開關設備等應有明顯的標簽,且標簽內容正確、清晰、不易脫落。
機房空調:項目中機房空調系統,應能每天24小時,全年365天運行,保證機房恒溫、恒濕環境。將鴻隆20樓機房的2臺空調(室外機:大金RHXYQ8PAY1,室內機:大金FXNP71MMVC)銅管改造并延長至鴻隆23樓機房。鴻隆23樓機房在現有的空調保持不變的基礎上,增加1組一拖二的VRV空調,空調外機型號:大金RUXYQ8AB,內機型號:FXNP71MLVC。增加的這組空調為甲供利舊設備。改造后,機房共有6臺空調內機(對應3臺空調外機),需對這些設備進行一次全面的維護保養,怡化8樓機房空調改造按目前空調位置往機房內門方向平移約1.2米,含安裝、調試及相關的配件。
機房環境監控:機房已安裝環境監控系統,包含溫濕度、漏水檢測、開關量監控及UPS狀態監控。需要改造的內容:原機房環境監控系統只監控了一級開關的開關量狀態,本次改造采用多回路監控裝置檢測開關量和開關閉合狀態,然后將數據傳輸至機房環控串口服務器,同時監控配電柜一級、二級開關量狀態和每個開關電流數值。鴻隆23樓、怡化8樓機房新購的UPS主機,含原廠SNMP監控網卡(IPv6版本),并配置甲方指定的IP地址。鴻隆23樓機房增加2臺空調內機,增加或調整機房的漏水繩的位置,保證對安裝空調區域的漏水檢測全覆蓋。怡化8樓機房的溫濕度、漏水檢測、采購箱等設備從鴻隆20樓機房遷移過來,包含設備拆裝和調試。按要求安裝環控設備后,配合攜程方完成環控設備的調試及聯動。
門禁系統
項目中門禁系統包含門禁設備的拆裝和調試,以及線纜敷設或調整:門禁及周邊設備終端走線通過線管(天花板內吊頂安裝)與綜合布線橋架貫通走線。在10個出入口門禁位置,增加緊急玻璃破碎,在遇到緊急情況時,可通過破玻開關直接開門。在10個出入口門禁位置,增加10個聲光報警器。鴻隆23樓10個出入口門禁更換門禁控制板。新增1套母嬰室的門禁系統,設備甲供。更新10個門禁主板,設備甲供。門禁系統與大廈消防系統聯動,在大廈出現消防報警時,所有門禁需斷電常開。其中消防聯動信號的聯調,乙方須配合甲方消防供應商做相應的調整。
安防系統
鴻隆23樓機房和培訓室各增加1臺半球球機,設備甲方供,并將數據存儲到機房現有的NVR主機。鴻隆23樓機房已有1臺NVR主機,將鴻隆20樓機房的1臺NVR主機遷移到23樓機房,并將監控?cái)?shù)據平均存儲到機房的2臺NVR主機。
會議室系統

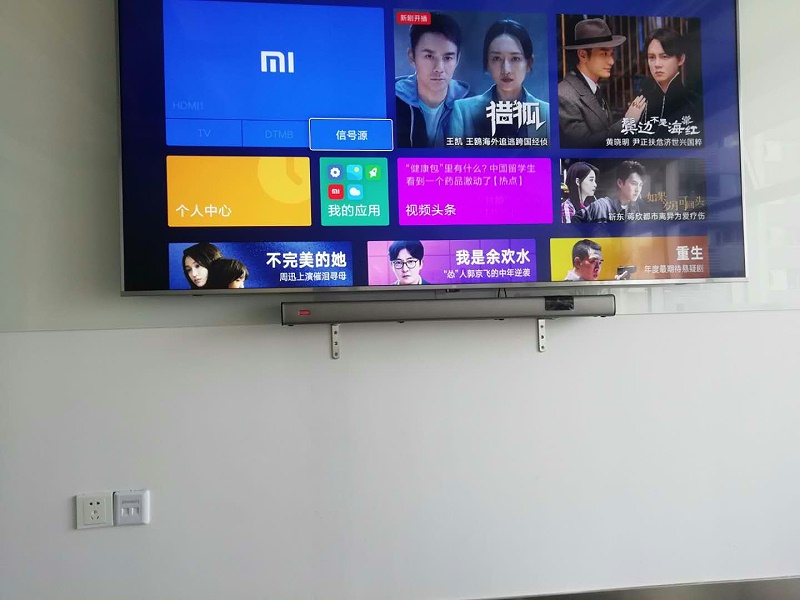

會議室系統包含會議室設備安裝調試,及弱電綜合布線;會議室的綜合布線包括但不限于投影儀、電視機、電腦、音響、無線投屏設備、會議攝像頭、會議電話機、機柜等設備的安裝與調試,以及會議室內線纜的敷設。根據會議室不同功能要求,完成投影儀及配套設備、電視機、天花喇叭、視頻會議攝像頭、音頻功放和無線麥克風等設備的安裝和調試。各個會議室均提供多媒體面板(含HDMI、VGA、USB、3.5mm音頻等接口)供筆記本連接投影儀。
