74集團軍醫院地處廣州新港中路468號，主樓10棟，是一所綜合性三級甲等醫院，位于廣州市新港中路468號，其弱電工程項目包括：綜合布線、安防監控、機房工程及人臉識別門禁系統，該弱電工程由廣州軒轅宏邁科技承建。

系統設計思路：

綜合布線系統：

水平區配線架采用六類標準模塊化配線架，數據、插座均打在模塊式配線架上，內外網單獨打配線架。樓內主干采用12芯多模光纜走數據信號，監控機房到每棟樓的匯聚機柜敷設一條12芯光纖。建成后的網絡數據，任一個信息插座均既可用于數據，只需在配線架端簡單地變動一下跳線。

經過對布線系統的綜合規劃設計，科學安排施工，本項目布線系統將通過100%的測試，所有布線產品我司均采用ENJOYLINK歡聯光纜布線解決方案和超五類銅纜布線解決方案；并提供20年質量保證。

視頻監控系統：

本系統主要對各樓層通道、安全出入口、主干道、辦公區層公共區域，戶外園林區域進行24小時監控，以下主要分為三個級別攝像頭：

第一個級別的攝像頭要帶人臉識別功能，主要與公安系統平臺接入，導入相關人臉，系統監測該人臉自動報警，主要分布在各個人流的入口要道。

第二級別的攝像頭功能主要為區域入侵報警，給攝像頭設置網格劃分，闖入后系統自動檢測到后臺彈窗報警，主要分布在各個主要的辦公樓，用來監控各個樓內的情況，保證一些涉密設備。

第三級別的攝像頭就用普通的攝像頭，用來監控一些普通需要監控的區域，24小時實時錄像保存。全院把所有監控區域集中于一個新建監控機房內監視器，統一播放原有模擬攝像機及新裝攝像機。

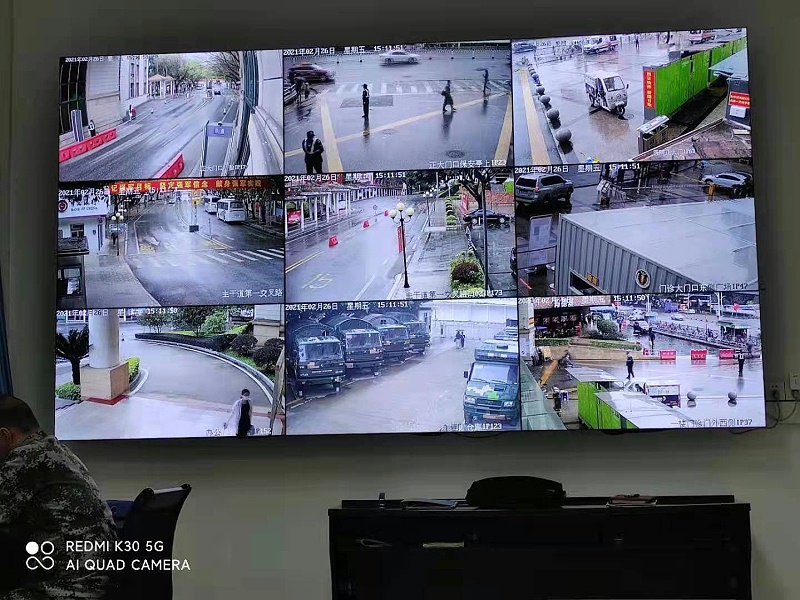

新增監控系統：采用泛智能人臉抓拍機，視頻信號集中管理控制，集中管理控結合的解決方案；設備采用【融合智能】大超腦存儲控制，并通過網絡、光纖將多路視頻監控圖像送至監控室，監控室配置9臺1080P監視器分別顯示樓內的監控圖像，監控人員通過PC操作、對錄像機進行監視、調看、回放等各項操作；同時預留網口給公安系統接入，公安監控室能實現本地擁有的所有設置功能。

監控室設在警務室1層，由兩間房間改造而成，配置兩臺42，核心機柜，將核心設備、交換機、服務器、集中安裝于此。

本項目在每層的通道走廊、消防出入口、電梯內、建筑主干道等區域均有監控點位力求監控無盲點；通道走廊主要出入口、院區干道設置人臉識別監控槍機為主，外圍及通道等區域配置入侵攝像機，其余地方均為普通攝像機、設置24小時監控錄像，后端直接引入機房的視頻監控主機。

機房工程：

機房（含監控室）設在警務室一層，是計算機網絡、應用服務器、綜合布線核心設備的管理中心；

機房功能區主要包括：設備間、UPS間、工作間；

系統主要包括：空調、配電和UPS系統，門禁管理系統，防雷、接地系統。

本項目UPS采用三進單出工作方式，后備30分鐘蓄電池組。

UPS系統要求在線式采用380V50HZ，三相五線制配線方式，從兩個獨立電源引入兩路供電線。市電配電相應配有雙電源自動切換裝置用于UPS市電接入。所有線纜、電線均采用鍍鋅線槽，金屬線管安裝，不可與弱電線槽線管并用，并保持至少200MM的間距。

人臉識別門禁系統：

該系統是一套基于智能建筑系統集成理念，采用了 TCP/IP構架和模塊化設計模式，開發生產的建筑智能化集成管理平臺。該系統及其子系統不僅具有強大的系統功能，而且在系統集成方面具有良好的應用能力；系統具有圖形化電子地圖，可實時反應門的開關狀態，門開超時報警；非法使用卡或強行開門鎖等非正常情況下系統會將自動發出報警信號，系統將自動記錄；可以根據持卡人的身份設置權限，分時段控制人員出入。門禁將安裝于辦公大樓正門處，聯動自動感應門，實現用門禁刷臉自動開門。

在大門電機改裝成門禁專用玻璃自動感應門，把紅外探測器信號輸入到門禁一體機輸出口，當驗證通過時，系統自動發送信號到大門感應器，實現刷臉自動開門功能。
